    MAPH200系列 (2进2出 气/液+电一体滑环)
    MAPH200系列 (2进2出 气/液+电一体滑环)
    • · MAPH200 气/液+电 旋转接头，可通M5、G1/8、G1/4、G3/8、G1/2大小管径
    • · 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等
    • · 标准为法兰安装形式，旋转接头，2路气液滑环，液压回转接头可定制空心轴安装
    • · 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

    典型应用：

    工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等；

    型号订购说明：

    产品等级选型表
    产品等级代号最高转速工作寿命密封件
    VC（通用级）100RPM1000万转国内知名品牌密封件
    VD（工业级）300RPM3000万转进口密封件

    技术规格参数
    旋转接头部分技术指标机械技术指标
    参数数值参数数值
    通道数2进2出工作寿命参考产品选型等级
    最大压力10MPa (可定制高压)，真空 0.01torr额定转速参考产品选型等级
    扭矩与接口尺寸相关，详细咨询技术工作温度-30℃~80℃
    电气技术指标工作湿度0~85% RH
    参数数值接触材料贵金属
    功率信号壳体材料铝合金
    额定电压0~440VAC/VDC0~440VAC/VDC防护等级IP51
    绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
    导线规格AWG17#镀锡铁氟龙AWG22#镀锡铁氟龙
    导线长度标准长度300mm（可据要求调整）
    绝缘强度500VAC@50Hz，60s
    动态电阻变化值<0.01Ω



    MAPH200-XX 气液电一体滑环选型表
    1）XX=01,接头大小=M5， 气管规格3~6mm 2）XX=02,接头大小=G1/8，气管规格3~10mm
    3）XX=03,接头大小=G1/4，气管规格3~12mm 4）XX=04,接头大小=G3/8，气管规格3~16mm
    5）XX=05,接头大小=G1/2，气管规格3~20mm
    型号气(液)通道10A信号/5A长度 L(mm)型号气(液)通道10A信号/5A长度 L(mm)
    MAPH200-XX-S062进2出0638MAPH200-XX-P0810-S102进2出81071.6
    MAPH200-XX-P0210-S042进2出2438MAPH200-XX-P1010-S082进2出10871.6
    MAPH200-XX-P0410-S022进2出4238MAPH200-XX-P1210-S062进2出12671.6
    MAPH200-XX-P06102进2出6038MAPH200-XX-P1410-S042进2出14471.6
    MAPH200-XX-S122进2出12054.8MAPH200-XX-P1610-S022进2出16271.6
    MAPH200-XX-P0210-S102进2出21054.8MAPH200-XX-S242进2出02488.4
    MAPH200-XX-P0310-S092进2出3954.8MAPH200-XX-P0410-S202进2出42088.4
    MAPH200-XX-P0610-S062进2出6654.8MAPH200-XX-P0610-S182进2出61888.4
    MAPH200-XX-P0810-S042进2出8454.8MAPH200-XX-P1210-S122进2出121288.4
    MAPH200-XX-P1010-S022进2出10254.8MAPH200-XX-S302进2出030105.2
    MAPH200-XX-P12102进2出12054.8MAPH200-XX-P0610-S242进2出624105.2
    MAPH200-XX-S182进2出01871.6MAPH200-XX-S362进2出036125
    MAPH200-XX-P0210-S162进2出21671.6MAPH200-XX-S422进2出042141.8
    MAPH200-XX-P0410-S142进2出41471.6MAPH200-XX-S482进2出048158.6
    MAPH200-XX-P0610-S122进2出61271.6

    注：10A和信号(5A) 可以任意组合，最大可到96路，详细请咨询客服。旋转接头，2路气液滑环，液压回转接头可在标准产品上进行非标定制，请咨询客服。

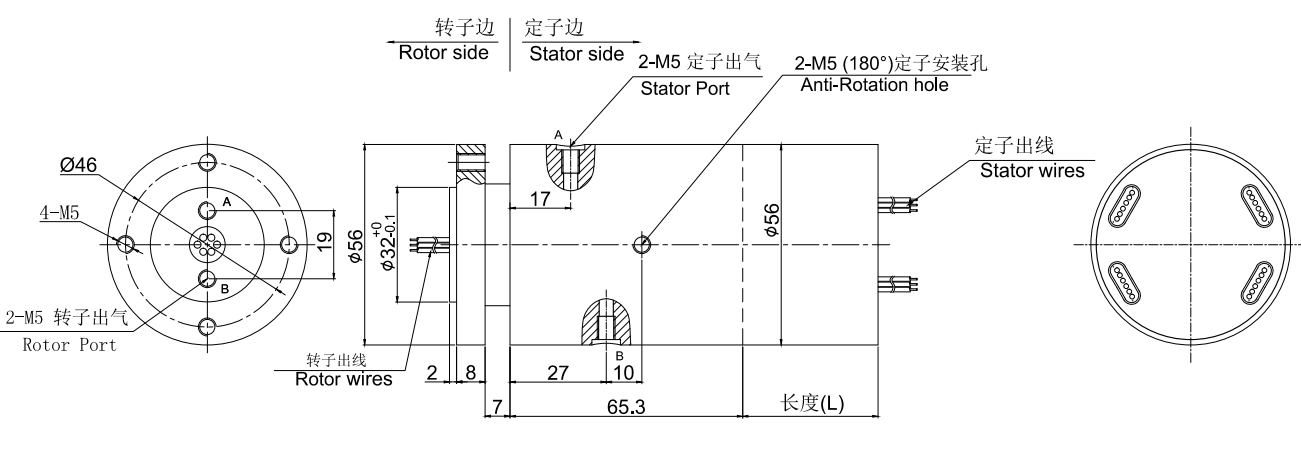

    MAPH200-01 尺寸图

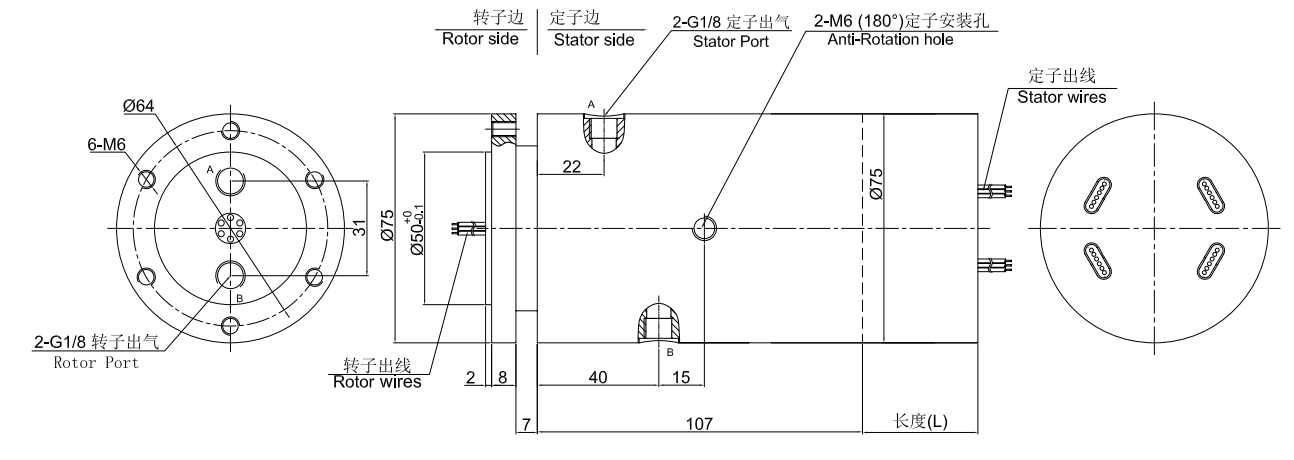

    MAPH200-02 尺寸图

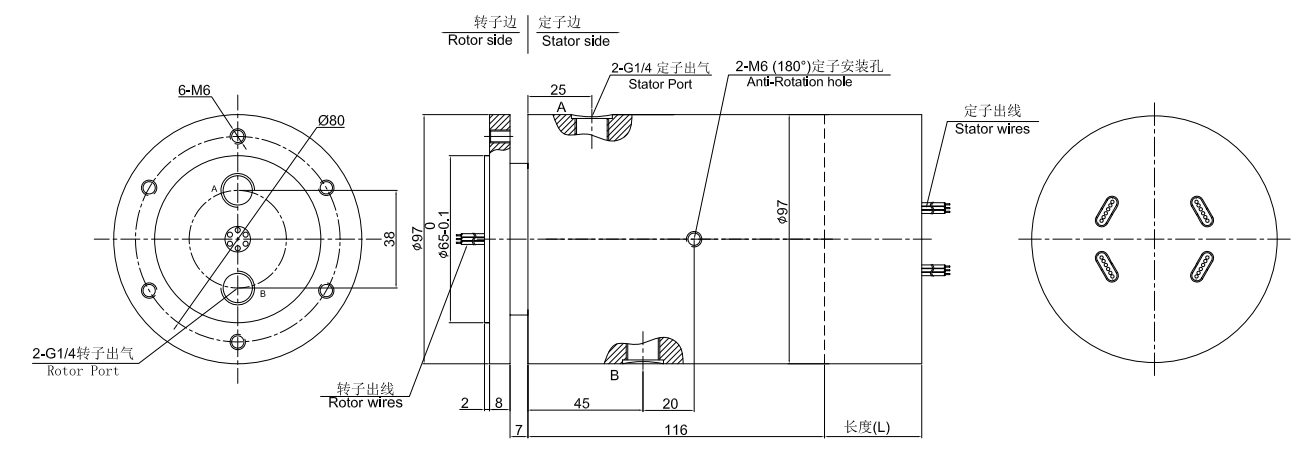

    MAPH200-03 尺寸图

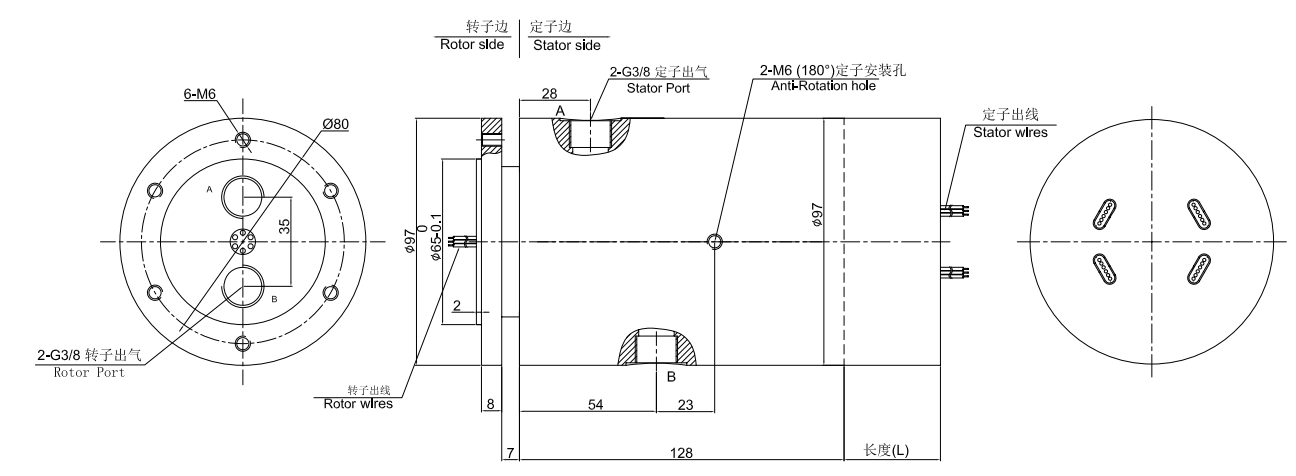

    MAPH200-04 尺寸图

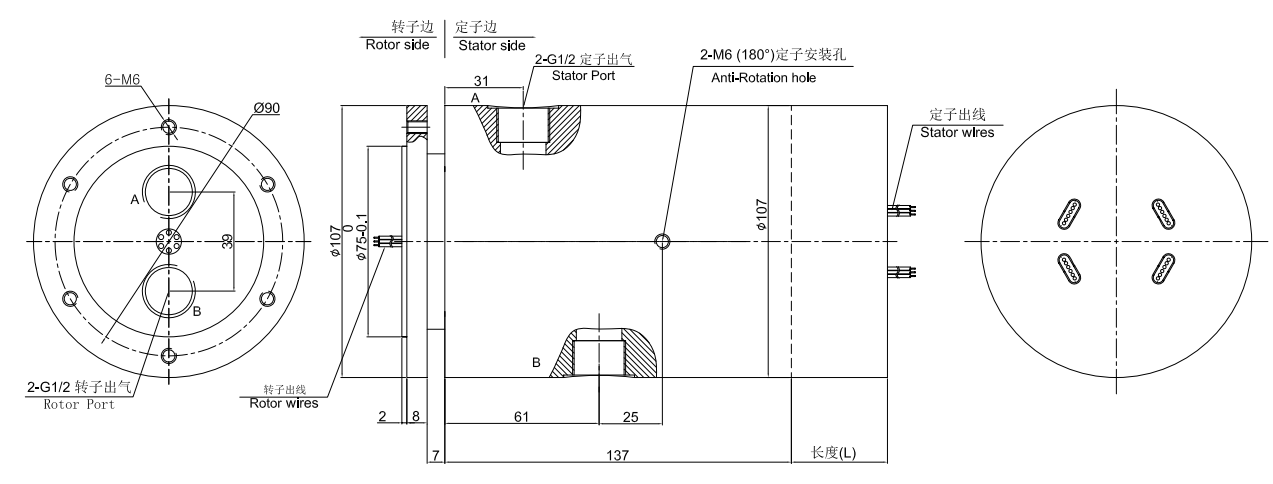

    MAPH200-05 尺寸图
