    MFO102系列 光纤/光电滑环(光纤旋转接头)
    MFO102系列 光纤/光电滑环(光纤旋转接头)
    • · MFO102单路光纤滑环，单路光纤导电滑环，同时能传输1路光纤和1~36路电气通路,全铝合金结构的整体式精密导电滑环。电气通路支持信号(5A),光电旋转接头又称光电滑环，光电汇流环，采用光纤为数据传输媒体，为解决旋转连接的系统部件之间的数据传输，提供了最佳的技术解决方案。特别适合应用在需要无限制的，连续或断续旋转，同时又需要从固定位置到旋转位置传送大容量数据、信号的场所，能改善机械性能，简化系统操作，避免因活动关节的旋转对出光纤的损害。

    典型应用：

    光纤/光电滑环是目前工业滑环里面技术难度最高的的一个系列产品，主要应用于360度连续旋转且需要保证电源，光纤信号不能中断的场合：如高端机器人、高端物料输送系统、军用车辆上的转动炮塔、远程控制系统、雷达天线、光纤传感等转台（速率台）的高速视频、数字、模拟信号的传输和控制、医疗系统、视频监视系统、保障国家或国际安全系统海底作业系统、紧急照明设备、机器人、展览/显示设备、医疗设备等；

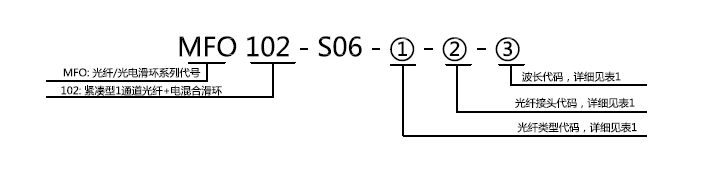

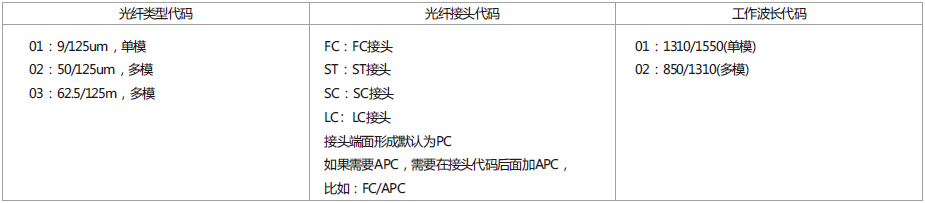

    型号订购说明：

    技术规格参数
    指标名称类型
    单模（SM）多模（MM）
    带宽(nm)±50
    最大插入损耗，23℃(dB)1.20.7
    插入损耗波动(dB)0.60.4
    回波损耗(dB)≥55(不含接头)≥40(不含接头)
    最大输入功率(W)0.5
    重量(g)50
    最高转速(rpm)1000
    预估寿命>5亿转
    工作温度(℃)-45~85
    贮存温度(℃)-50~85

    机械技术指标电气技术指标
    参数数值参数数值
    工作寿命2000万转功率信号
    额定转速250RPM额定电压0~440VAC/VDC0~440VAC/VDC
    工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
    工作湿度0~85% RH导线规格AWG28#镀锡铁氟龙AWG28#镀锡铁氟龙
    接触材料金-金导线长度标准长度300mm（可据要求调整）
    壳体材料铝合金绝缘强度500VAC@50Hz，60s
    转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
    防护等级IP51


    MFO102 - 紧凑型1路光+电滑环选型表
    型号光纤通道信号或2A长度 L（mm)
    MFO102-S061通道668
    MFO102-S121通道1268
    MFO102-S181通道1868

    注：N个5A 电流环并起来可作为1路N*5A电流环使用；比如: 2环5A 并起来做作为 1路10A 使用。
    单路光电滑环，单路光纤导电滑环可根据客户要求定制, 如有需要，请联系客服协助选型 。

    标准图纸
