    • MK11A系列 (单通道气动旋转接头)
    • MK11A系列 (单通道气动旋转接头)
    MK14A系列 (单通道气动旋接头)
    • · MK14A系列是1单通道气动旋转接头,1进1出,过压缩空气,真空等, 带G1/2"牙
    • · 结构紧凑,重量轻,耐腐蚀,采用不锈钢轴和铝制外壳。
    • 所有MK单通道系列旋转接头均标配阳螺纹轴和阴螺纹外壳,便于安装。

    典型应用:

    此款气动旋转接头是一款扭力小,性价比超高的旋转接头(也叫气滑环或者气电), 速度最大可达600RPM, 可单独传输压缩空气,真空负压的同时,也同时能够传输电源信号,主要应用于360度连续旋转且需要保证气压,真空,电源,信号不能中断的场合:如各种自动化非标设备,锂电池设备,手机测试设备,手机高端装备设备,各种激光设备,涂布机 、涂覆隔膜设备 、软包电池用包装膜设备,邦定设备 、贴合设备,电子半导体工业自动化设备;光电平板显示(LCD/LCM/TP/OLED/PDP)工业自动化设备、检测设备、其他自动化非标专业设备等等。

    型号订购说明:


    产品等级选型表
    产品等级代号最高转速工作寿命密封件
    VC(通用级)100RPM600万转国内知名品牌密封件
    VD(工业级)300RPM2000万转进口密封件

    技术规格参数
    机械技术指标旋转接头部分技术指标
    参数数值参数数值
    工作寿命参考产品选型等级通道数2,3,4,6,8通道
    额定转速参考产品选型等级最大压力真空-1MPa
    工作温度-30℃~80℃可过介质气体,真空
    工作湿度0~85% RH扭矩与接口尺寸相关,详见选型表
    密封件参考产品等级选型表
    壳体材料铝合金/钢
    防护等级IP51

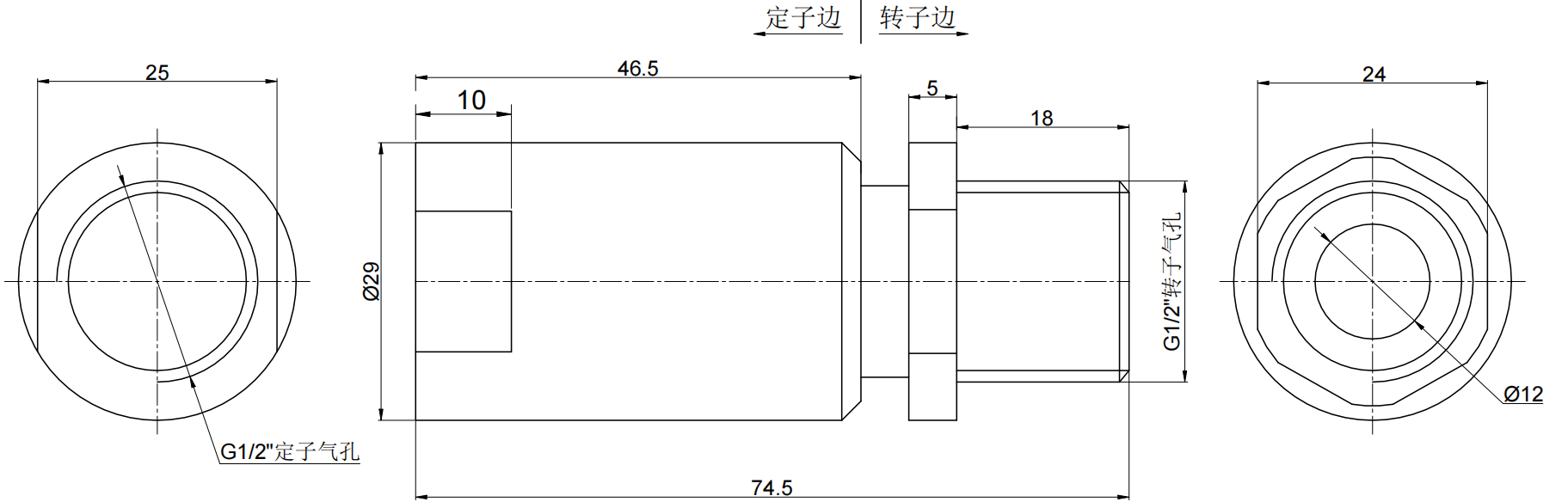

    MK14A尺寸图 单通道(纯气动)G1/2"牙
    选型表
    型号气体通道接口尺寸压力范围
    MK14A1G1/2"真空~1MPa




    同系列更多产品参考:
