      MPW342系列 扁平盘式滑环
      MPW342系列 扁平盘式滑环
      • · MPW342系列盘式滑环,盘式导电滑环, 厚度仅为29.8mm，全铝合金结构，接触材料采用贵金属+超硬镀金处理，运转稳定，电阻波动小。主要应用在高度空间有限，横向空间基本不受限制的特殊空间要求。

      典型应用：

      扁平盘式滑环，主要应用对安装高度有严格限制的场合，要求360度连续旋转且需要保证电源，数字信号，模拟信号不能中断：如旋转门，医用CT,安检设备，以及其他工业自动化设备，智能制造设备， 焊接机器人等；

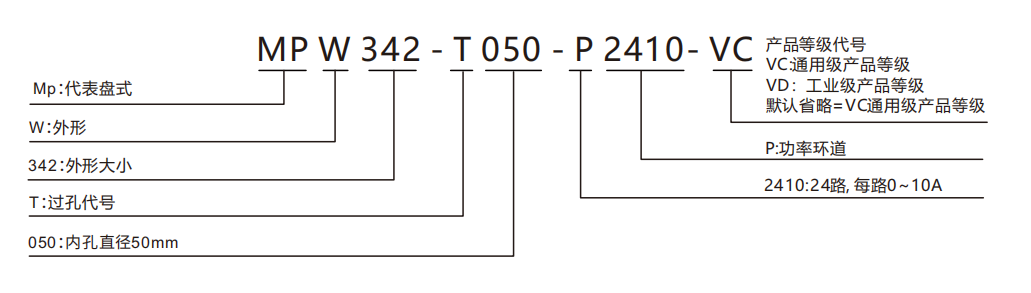

      型号订购说明：

      产品等级表
      产品等级代号最高转速工作寿命接触材料
      VC（通用级）60RPM300万转贵金属
      VD（工业级）200RPM1000万转镀金-镀金

      技术规格参数
      机械技术指标电气技术指标
      参数数值参数数值
      工作寿命参考产品选型等级功率信号
      额定转速参考产品选型等级额定电压0~220VAC/VDC0~220VAC/VDC
      工作温度-30℃~80℃绝缘电阻≥150MΩ/150VDC≥150MΩ/240VDC
      工作湿度0~85% RH导线规格AWG18#硅胶线AWG24#硅胶线
      接触材料参考产品选型等级导线长度标准长度300mm（可据要求调整）
      壳体材料铝合金绝缘强度100VAC@50Hz，60s
      转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
      防护等级IP51

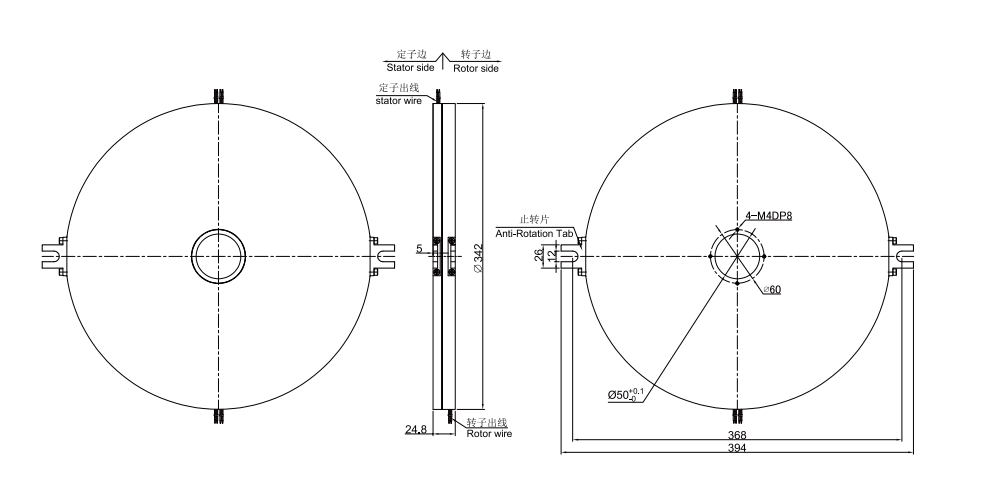

      标准图纸

      各环路导线色码表
      环道颜色环道颜色
      1黑7黑
      2红8红
      3黄9黄
      4绿10绿
      5蓝11蓝
      6白12白

      注：6个颜色为一组，分别序号1...6, 下一组从7...12, 重复前6个颜色，每组用号码管作为组序号标识。


      同系列更多产品参考：
