    MSDI230系列 单通道高清HD-SDI滑环
    MSDI230系列 单通道高清HD-SDI滑环
    • · MSDI230系列超高清4K，1080P专用HD-SDI滑环，高清CCTV滑环,支持1路HD-SDI高清信号(同轴电缆) + 12~30路信号（2A）同时传输，专门为高清视频信号1080P而设计研发的一款高端导电滑环. 最高速率可达3GHZ, 能混合1~30路信号和微小电流。
    • · 产品采用美国军工表面处理工艺，超硬金镀层处理，保证极低电阻波动和超长工作寿命。
    • · 主要用于传输中小型系统微弱控制信号，微弱电流。如视频，控制，传感，电源，以太网。
    • · 典型应用：高清安防监控，摄影摄像，高清摄像。

    典型应用：

    高清滑环是用于高清视频信号（包括1080P，4K或者8K）传输和通信的一款产品，主要应用于360度连续旋转且需要保证电源，高清，超高清视频信号不能中断的场合：如各种高端摄像车，电影拍摄设备，无人汽车，军用无人机吊舱，工业无人机吊舱，高清摄像头云台，球机等；

    技术规格参数
    高清旋转接头技术参数
    参数数值参数数值
    输入输出RG-179/U最大转速50RPM
    寿命2亿转接头类型BNC/F
    阻抗75 ohms额定电流直流1A(最大)
    电气技术指标
    参数数值
    功率信号
    额定电压0~440VAC/VDC0~440VAC/VDC
    绝缘电阻≥200MΩ/300VDC≥200MΩ/300VDC
    导线规格AWG28#镀锡铁氟龙AWG28#镀锡铁氟龙
    导线长度标准长度300mm（可据要求调整）
    绝缘强度500VAC@50Hz，60s
    动态电阻变化值<0.01Ω
    机械技术指标
    参数数值
    工作寿命1000万转
    额定转速250RPM
    工作温度-30℃~80℃
    工作湿度0~85% RH
    接触材料金-金
    壳体材料铝合金
    转动扭矩0.05N.m；+0.01N.m/6路
    防护等级IP51



    MSDI230 高清滑环选型表
    型号HD-SDI高清通信速率信号（2A）外径*长度
    MSDI2301通道 RG-179(75Ω)DC-3GHz30Φ32.8mm*46.71mm

    注：N个2A 电流环并起来可作为1路N*2A电流环使用；比如: 2环2A 并起来做作为 1路4A 使用。

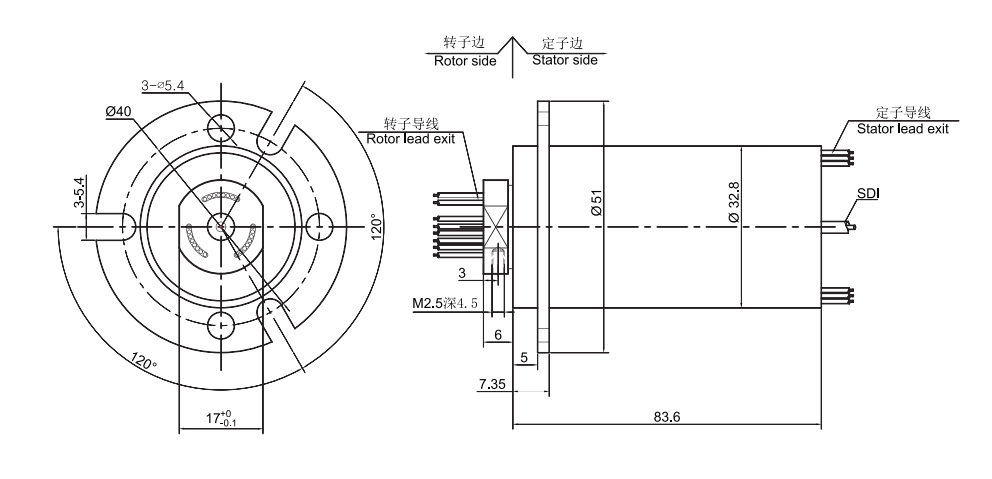

    标准图纸
