MT2069系列标准过孔式导电滑环

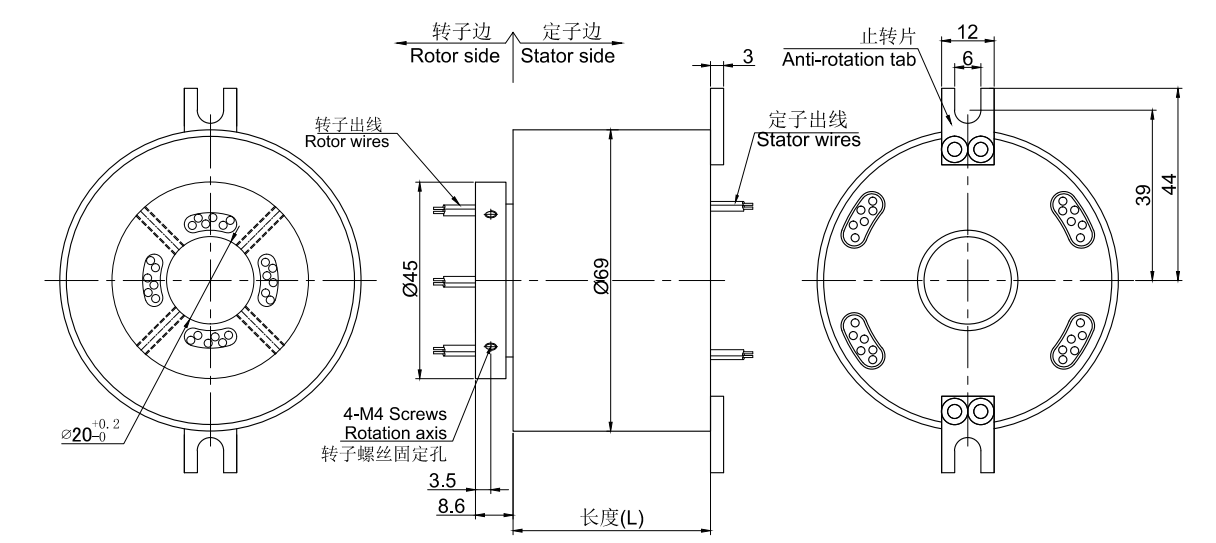

· 外径69mm, 通孔直径为20mm（适用于<=20mm）的标准系列整体式精密导电滑环。*注意：如需<20mm的内孔，可顺利获得加内衬轴套解决。
· 标准化产品，有库存
· 镀金环+合金刷（镀金）
· 支持信号，功率混合传输
· 可基于标准型号定制电路数和电流电压
· 典型应用绕线机设备

下载产品手册下载3D模型

典型应用：

过孔式导电滑环是现在工业滑环里面性价比最高，最畅销的一个系列产品，主要应用于360度陆续在旋转且需要保证电源，信号不能中断的场合：如各种雷达，安防设备，娱乐设备，各种机器人、机械手，各种浮空器，各种风力发电设备吹瓶机，灯检机，各种转台，游乐游艺设备，虚拟3D，VR设备，车载卫星天线，船载卫星电线，电缆卷筒，擦窗机设备，旋转餐桌，旋转舞台，旋转屏幕，旋转餐厅，电动工程机械，最新的VR模拟仿真设备等，尤其是绕线机设备应用得最为广泛。

型号订购说明：

产品等级选型表
产品等级代号	最高转速	工作寿命	接触材料
VC（通用级）	250RPM	2000万转	贵金属
VD（工业级）	600RPM	8000万转	镀金-镀金
VH（高端级）	1000RPM	1.5亿转	金合金

技术规格参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	参考产品选型等级		功率	信号
额定转速	参考产品选型等级	额定电压	0~440VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG17#镀锡铁氟龙	AWG22#镀锡铁氟龙
接触材料	参考产品等级选型表	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	800VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.01Ω
防护等级	IP51

MT2069系列过孔滑环选型表
型号	10A	信号或5A	长度 L（mm)	型号	10A	信号或5A	长度 L（mm)
MT2069-S02	0	2	31.6	MT2069-P1010-S08	10	8	86
MT2069-P0210	2	0	31.6	MT2069-P1210-S06	12	6	86
MT2069-S03	0	3	35	MT2069-P1410-S04	14	4	86
MT2069-P0310	3	0	35	MT2069-P1610-S02	16	2	86
MT2069-S06	0	6	45.2	MT2069-S24	0	24	106.4
MT2069-P0210-S04	2	4	45.2	MT2069-P0410-S20	4	20	106.4
MT2069-P0410-S02	4	2	45.2	MT2069-P0610-S18	6	18	106.4
MT2069-P0610	6	0	45.2	MT2069-P1210-S12	12	12	106.4
MT2069-S12	0	12	65.6	MT2069-P1810-S06	18	6	106.4
MT2069-P0210-S10	2	10	65.6	MT2069-P2410	24	0	106.4
MT2069-P0310-S09	3	9	65.6	MT2069-S30	0	30	126.8
MT2069-P0610-S06	6	6	65.6	MT2069-P0210-S28	2	28	126.8
MT2069-P0810-S04	8	4	65.6	MT2069-P0410-S26	4	26	126.8
MT2069-P1010-S02	10	2	65.6	MT2069-P0610-S24	6	24	126.8
MT2069-P1210	12	0	65.6	MT2069-S36	0	36	150.2
MT2069-S18	0	18	86	MT2069-P0410-S32	4	32	150.2
MT2069-P0210-S16	2	16	86	MT2069-P0610-S30	6	30	150.2
MT2069-P0410-S14	4	14	86	MT2069-S42	0	42	170.6
MT2069-P0610-S12	6	12	86	MT2069-P0410-S38	4	38	193.2
MT2069-P0810-S10	8	10	86	MT2069-S48	0	48	193.2
